Applikazzjonijiet u sfidi tal-film tal-polyimide fit-telefowns ċellulari!
Dec 08, 2024
1. X'inhu l-film Polyimide?
Għall-finijiet ta' dan il-Kapitolu, il-Kummissjoni għandha tadotta atti delegatijirreferi għal grupp ta 'polimeri eteroċikliċi aromatiċi li fihom gruppi imide fl-istruttura molekulari tagħhom. Magħrufa għall-proprjetajiet eċċezzjonali tagħha, PI hija meqjusa bħala waħda mill-aktar polimeri reżistenti għas-sħana disponibbli kummerċjalment illum.
Applikazzjonijiet ewlenin:
Il-polyimide huwa użat ħafna f'oqsma ta 'teknoloġija avvanzata f'diversi forom, inklużi films, kisjiet, plastik, komposti, adeżivi, fowms, fibri, membrani ta' separazzjoni, aġenti ta 'allinjament tal-kristall likwidu, u fotoresisti.
Oqsma tal-applikazzjoni ewlenin:
Aerospazjali: Materjali iżolanti għall-vetturi spazjali.
Tagħmir tal-baħar: Materjali protettivi għal sistemi elettroniċi navali.
Elettronika u industrija elettrika: Films ta 'insulazzjoni ta' temperatura għolja u substrati tal-bord taċ-ċirkwiti flessibbli.
Fost dawn,Film tal-polyimidehuwa l-iktar prodott ta 'suċċess kummerċjali u huwa użat b'mod wiesa' f'industriji ta 'teknoloġija għolja minħabba l-prestazzjoni komprensiva pendenti tagħha.
2. Differenzi bejn tejp u film protettiv
Bis-saħħa tal-prestazzjoni eċċezzjonali tagħha, il-film Polyimide ġie adattat għal diversi forom, inklużi tejps u films protettivi.
Tejp
It-tejp jikkonsisti minn materjal bażi u saff li jwaħħal. Jgħaqqad żewġ oġġetti jew aktar flimkien billi japplika li jwaħħal fuq il-wiċċ tal-materjal bażi. Huwa komunement użat għall-iżgurar, is-siġillar, u l-iżolament.
Film protettiv
Film protettiv huwa ddisinjat biex jipproteġi uċuħ delikati minn grif, kontaminazzjoni, jew korrużjoni. Pereżempju, tipproteġi l-iskrins tal-apparat elettroniku waqt il-manifattura, it-trasport, u l-ħażna.
Differenza ewlenija:
Film protettiv huwa sett ta 'tejp, iżda d-distinzjoni primarja tinsab fl-iskop tagħhom:
Tape tiffoka fuq l-irbit u l-iżgurar.
Film protettiv jenfasizza l-protezzjoni tal-wiċċ.
3. Applikazzjonijiet ta 'film tal-polyimide f'komponenti ta' smartphone
Film tal-polyimide għandu rwol kruċjali f'diversi komponenti ta 'smartphone, bħal:
1. Bordijiet taċ-ċirkwiti flessibbli u rinforzi
Bordijiet taċ-ċirkwiti flessibbli (FPC)
Bordijiet taċ-ċirkwiti flessibbli huma ċirkwiti stampati magħmula minn materjali iżolanti flessibbli bħal film tal-polyimide. Dawn il-bordijiet tipikament għandhom struttura b'ħafna saffi li tikkonsisti minn fojl tar-ram, sottostrat iżolanti, u film ta 'kopertura. Film tal-polyimide jservi bħala s-sottostrat iżolanti għaċ-ċirkwiti, li jiżgura flessibilità u affidabilità.
Materjali ta 'rinforz
Film tal-polyimide jintuża wkoll biex isaħħaħ ċirkwiti flessibbli, u jipprovdi saħħa addizzjonali lil żoni li jesperjenzaw stress mekkaniku għoli filwaqt li jżommu l-flessibilità taċ-ċirkwit.
Hekk kif is-smartphones jevolvu biex isiru irqaq u aktar multifunzjonali, il-film tal-polyimide sar materjal essenzjali minħabba r-reżistenza tas-sħana superjuri tiegħu, l-insulazzjoni elettrika eċċellenti, u l-flessibilità.
L-approċċ ta 'iPhone għal komunikazzjoni ta' frekwenza għolja
Għal komunikazzjoni ta 'frekwenza għolja, l-antenni LCP iswed huma komunement użati fl-iPhones. Taħt l-antenna, materjal ta 'rinforz huwa meħtieġ biex isostni l-istruttura tiegħu, bi speċifikazzjoni ta' ħxuna ta 'bejn wieħed u ieħor{{{0}}. 225–0.25 mm. PI (Polyimide)huwa ġeneralment preferut għal dan il-għan minħabba l-proprjetajiet termali u dielettriċi eċċellenti tiegħu.
Sfidi bil-ħxuna tal-PI
Madankollu, il-kisba ta 'dan il-livell ta' ħxuna ma 'PI tippreżenta sfidi sinifikanti:
Diffikultajiet tal-manifattura: Il-produzzjoni ta 'PI fi ħxuna bħal din filwaqt li żżomm il-kwalità tagħha hija teknikament eżiġenti.
Kostanti dielettrika: L-iżgurar ta 'kostanti dielettrika stabbli f'din il-ħxuna huwa ostaklu ieħor kritiku.
Metodi komposti u l-kwistjonijiet tagħhom
Biex jindirizzaw dawn l-isfidi, xi manifatturi adottaw metodi komposti, li jgħaqqduReżina epossidikajewAdeżivi akriliċi li jdubu bis-sħanabil-pi. Filwaqt li dan l-approċċ jissodisfa r-rekwiżit tal-ħxuna, jintroduċi diversi problemi:
DeLAMINAZZJONI: Is-saffi komposti huma suxxettibbli għal separazzjoni taħt stress mekkaniku jew termiku.
Riġidità baxxa: Il-materjal li jirriżulta nieqes mill-ebusija meħtieġa, li jaffettwa l-prestazzjoni u d-durabilità.
Kolla Overflow waqt il-Qtugħ tad-Die: Matul il-proċess ta 'qtugħ ta' die, il-kolla ta 'spiss tfur, li twassal għal truf irregolari u kontaminazzjoni potenzjali ta' komponenti oħra.
Dawn l-isfidi jenfasizzaw il-ħtieġa għal aktar innovazzjoni biex itejbu l-prestazzjoni tal-materjal u l-metodi ta 'proċessar f'applikazzjonijiet ta' komunikazzjoni ta 'frekwenza għolja.
Folja tal-grafita
Film tal-grafita ta 'konduttività għolja: Dan il-materjal huwa prodott mill-film tal-karbonizzazzjoni tal-polyimide (PI) segwit minn grafitizzazzjoni f'temperaturi li jvarjaw minn2800 grad sa 3200 grad- Huwa magħruf ukoll bħala film tal-grafita artifiċjali, għall-kuntrarju tal-film tal-grafita naturali.
Sfidi bi grafita u saffi protettivi
Kemm il-grafita artifiċjali kif ukoll dawk naturali huma suxxettibbli għad-delaminazzjoni, li teħtieġ trattamenti li jissiġillaw it-tarfPijewFilms protettivi għall-annimali domestiċi(Tapes li jwaħħlu bbażati fuq l-akriliku). Madankollu, maż-żmien u b'temperaturi operattivi miżjuda, il-kolla għandha tendenza li tiddegrada, tnaqqas b'mod sinifikanti l-ħajja tal-grafita u żżid ir-riskju ta 'ċirkwiti qosra konduttivi kkawżati minn stakkament tal-grafita.

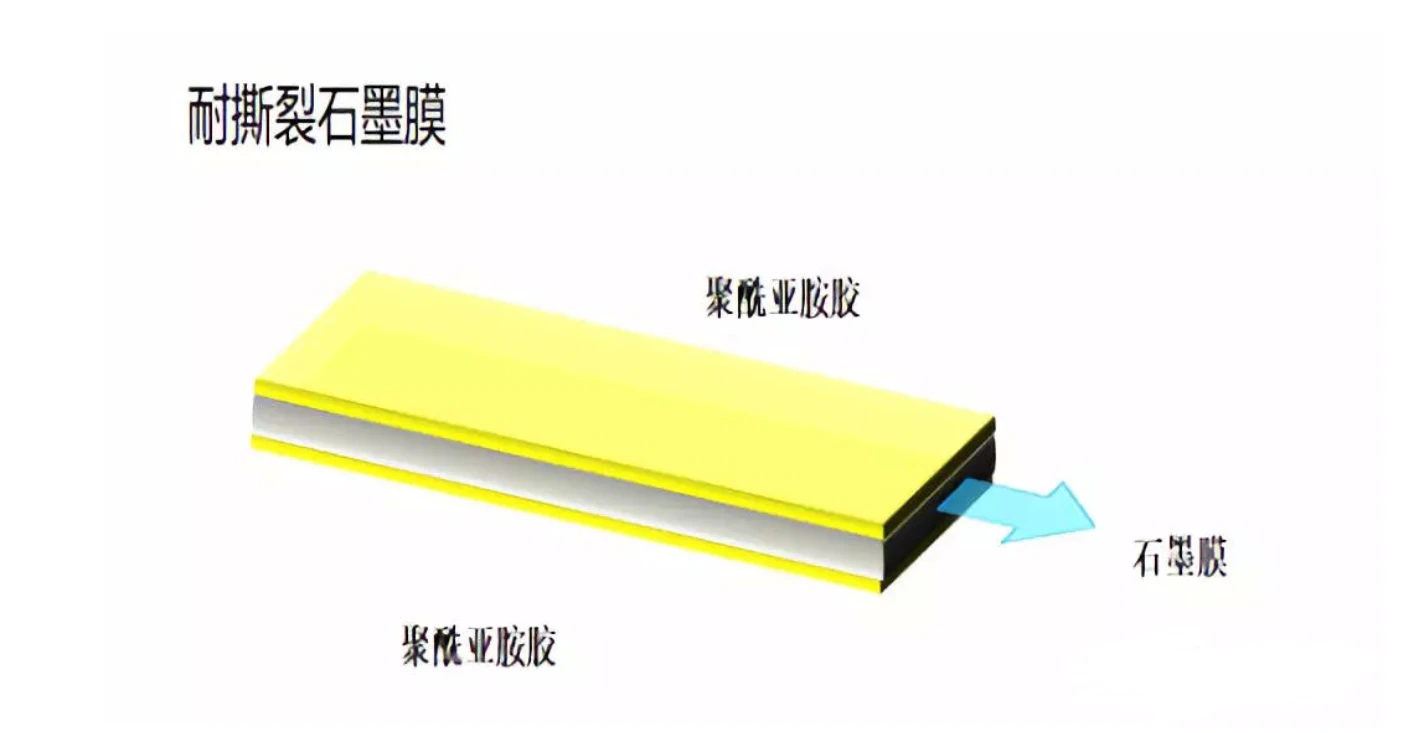

Proċess imtejjeb għal prestazzjoni mtejba
Biex nindirizzaw dawn il-kwistjonijiet, żviluppajna proċess fejn aKisi PI likwiduhuwa applikat fuq il-wiċċ tal-grafita u mbagħad imidizzat biex jifforma film. Dan l-approċċ joffri diversi benefiċċji ewlenin:
Adeżjoni msaħħa: Il-PI imidizzat jippenetra fil-mikro-lakuni tal-grafita, li jifforma bond qawwi u jtejjeb b'mod sinifikanti d-durabilità.
Ħajja estiża: Il-ħajja tal-grafita hija miżjuda ħafna, b'ħajja ta 'servizz sa10 sninfaċilment jista 'jinkiseb.
Reżistenza mtejba tat-temperatura: It-temperatura operattiva tal-grafita tista 'tiġi elevata minn bejn wieħed u ieħor80 grad(limitat mill-kolla akrilika) għal fuq260 grad, li qed tespandi b'mod drammatiku l-firxa ta 'applikazzjonijiet tagħha.
Din l-innovazzjoni mhux biss ittejjeb l-affidabbiltà tal-materjali tal-grafita iżda tiżgura wkoll prestazzjoni aktar sikura u li ddum f'ambjenti ta 'temperatura għolja.
Grafita bħala materjal bażi għal tapes ta 'speċjalità
Grafita tista 'sservi bħala materjal bażi għal tejps li jwaħħlu. Bi trattamenti speċjalizzati tal-wiċċ bħalKisi, Kompost, PVD Magnetron sputtering, jewKimiċi Kimiċi, jista 'jkun imfassal għal applikazzjonijiet uniċi f'oqsma speċjalizzati.
Integrajna l-aħħarPPCVD (deposizzjoni tal-fwar kimiku polimerizzat fil-plażma)teknoloġija biex tapplika saff protettiv fuq il-wiċċ tal-metall. Dan is-saff protettiv isaħħaħ ir-reżistenza tal-metall għall-ossidazzjoni u l-grif mingħajr ma jikkomprometti l-konduttività tiegħu, u jinfetaħ possibbiltajiet ġodda għal applikazzjonijiet avvanzati.
Grafita bħala materjal bażi għal tapes ta 'speċjalità
Grafita tista 'sservi bħala materjal bażi għal tejps li jwaħħlu. Bi trattamenti speċjalizzati tal-wiċċ bħalKisi, Kompost, PVD Magnetron sputtering, jewKimiċi Kimiċi, jista 'jkun imfassal għal applikazzjonijiet uniċi f'oqsma speċjalizzati.
Integrajna l-aħħarPPCVD (deposizzjoni tal-fwar kimiku polimerizzat fil-plażma)teknoloġija biex tapplika saff protettiv fuq il-wiċċ tal-metall. Dan is-saff protettiv isaħħaħ ir-reżistenza tal-metall għall-ossidazzjoni u l-grif mingħajr ma jikkomprometti l-konduttività tiegħu, u jinfetaħ possibbiltajiet ġodda għal applikazzjonijiet avvanzati.
Coverlay film u batterija tal-litju siġillar tat-tarf
Coverlay film: protezzjoni għal ċirkwiti flessibbli
Films Coverlay huma ddisinjati biex jipproteġu ċirkwiti flessibbli minnsħana (temperaturi għoljin), umdità, kontaminanti, ugassijiet korrużivi, li toffri protezzjoni robusta f'ambjenti ħorox. GħalFPC Black Pi Film, l-ispeċifikazzjoni primarja hija12.5μmħxuna bi speċifikaCTE (koeffiċjent ta 'espansjoni termali)rekwiżiti.
L-għażla ta 'Black Matte Coverlay Films u TapesFl-interjuri tal-ismartphone iservi diversi skopijiet:
Simpliċità estetika: Iswed joffri dehra nadifa u minimalista.
Protezzjoni tal-Propjetà Intellettwali: Tipprevjeni lill-kompetituri milli jikkopjaw disinji interni.
Protezzjoni interna tal-metall: Iswed jimminimizza ħsara kkawżata mid-dawl lill-komponenti tal-metall intern waqt il-produzzjoni.
Eżattezza tal-ispezzjoni ottika: Matte Black inaqqas ir-riflessjoni tad-dawl, itaffi l-iżbalji waqt l-ittestjar ottiku.
Iddisinja eleganti: Iswed isaħħaħ il-kwalità perċepita tad-dehra tal-prodott.
Siġillar tat-tarf fil-batteriji tal-litju
Peress li l-films komposti tal-plastik aluminju huma rqaq, inevitabbilment il-lakuni jibqgħu fis-siġilli waqt l-imballaġġ tal-batteriji. Biex tkun żgurata s-sigurtà, dawn is-siġilli jeħtieġu speċjalizzatiTejp tal-kolla reżistenti għal temperatura għoljabiex tipprevjenielettrolitjewtnixxijiet tal-gass, li jista 'jagħmel ħsara lill-apparat jew iwassal għal kombustjoni u splużjonijiet wara kuntatt elettriku.
Tape Kapton, magħmul minn polyimide (PI), huwa ideali għal siġillar tat-tarf minħabba tiegħu:
Reżistenza ta 'temperatura għolja
Qawwa kimika u mekkanika
PROPRJETAJIET TAL-FLAME-RETARDANT U HALOGEN
Dawn il-karatteristiċi jagħmlu t-tejp PI l-ewwel għażla tal-materjal għas-siġillar u t-tgeżwir tat-tarf
Tqabbil tal-materjal għat-tgeżwir tat-tarf
PET (Polyethylene terephthalate):
Vantaġġi: Riġidità għolja minħabba tiġbid biaxial.
Żvantaġġi: Suxxettibbli għall-irfigħ f'żoni ta 'tgeżwir dojoq, li tnaqqas l-affidabbiltà fit-tul.
Karta tal-Aramid Nomex:
Vantaġġi: L-aħjar kopertura, adattata għal żoni eħxen u skanalaturi aktar profondi.
Żvantaġġi: Reżistenza ta 'vultaġġ aktar baxx, spejjeż ogħla taż-żebgħa għall-kolorazzjoni sewda, u suxxettibilità għall-umdità.
Applikazzjoni: Użat primarjament f'interfaces ta 'elettrodi pożittivi u negattivi.
Billi tuża l-proprjetajiet distinti ta 'dawn il-materjali, l-imballaġġ tal-batteriji tal-litju modern jiżgura sigurtà u funzjonalità ottimali.
